ECS – API애플리케이션 – S3 웹리소스 고정아이피 구성

ECS로 구성된 애플리케이션의 웹 리소스의 고정아이피 구성이 필요했다. 가끔 유용하게 활용할 수 있는 사례라 구성도를 따로 그려봤다.

문제정의

• 애플리케이션 서버는 ECS – Fargate – ALB 환경으로 구축
• S3에 웹 리소스가 배포됨.
• 애플리케이션 서버와 웹리소스에 고정아이피 주소 필요
• 백엔드와의 연결은 HTTP만 사용해도 됨.

해결

• Network Load Balancer에 고정아이피를 설정
• NLB는 포트라우팅만 지원하므로 Nginx의 virtual server 설정으로 애플리케이션과 웹리소스 라우팅
• Task Definition상 Nginx와 애플리케이션 서버를 하나에 둠
• Nginx는 리버스프록시(localhost)로 애플리케이션 연결, S3와의 연결도 리모트 리버스프록시 사용.
• S3는 Bucket Policy를 이용해 VPC고정으로 연결

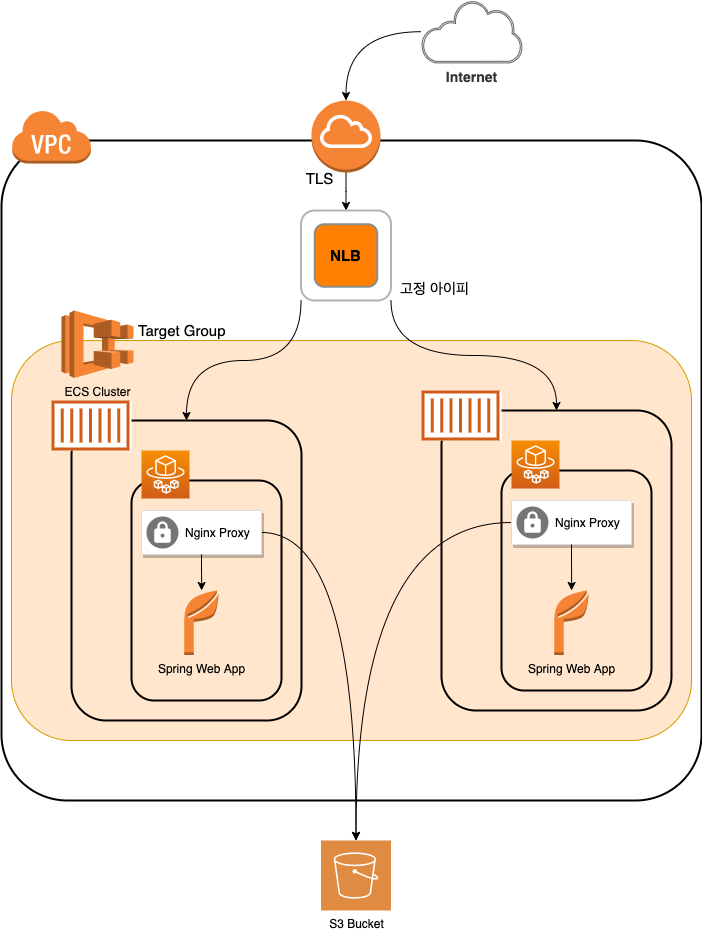

구성도

참고

• ALB + Global Accelarator조합은 배제했다. 국내용 서비스이고 한국OUT – 한국IN의 비용이 비싼것으로 판단했다.
• ECS Fargate는 Network Mode 중 AWSVPC모드만 지원한다. AWSVPC는 각 태스크마다 ENI(Elastic Network Interface)를 제공하고 Private IP와 Public IP를 제공한다. 동일 태스크 내 다른 컨테이너와의 통신에는 localhost 와 포트번호를 사용한다.
• NLB에 TLS구성은 2019년 1월부터 지원했다(https://aws.amazon.com/about-aws/whats-new/2019/01/network-load-balancer-now-supports-tls-termination/)
• NLB와 Nginx라우팅 대신, ALB를 함께 사용하는 방법으로 Internet facing NLB + Internal ALB + Lambda를 활용하는 방법이 있다. (https://aws.amazon.com/blogs/networking-and-content-delivery/using-static-ip-addresses-for-application-load-balancers/)
